Dach-Solaranlagen prüfen: Mit einem Gerät statt mehreren Prüfgeräten zum Ziel

Camille Bauer Metrawatt: Prüfgeräte-Serie PV:1525 von Seaward

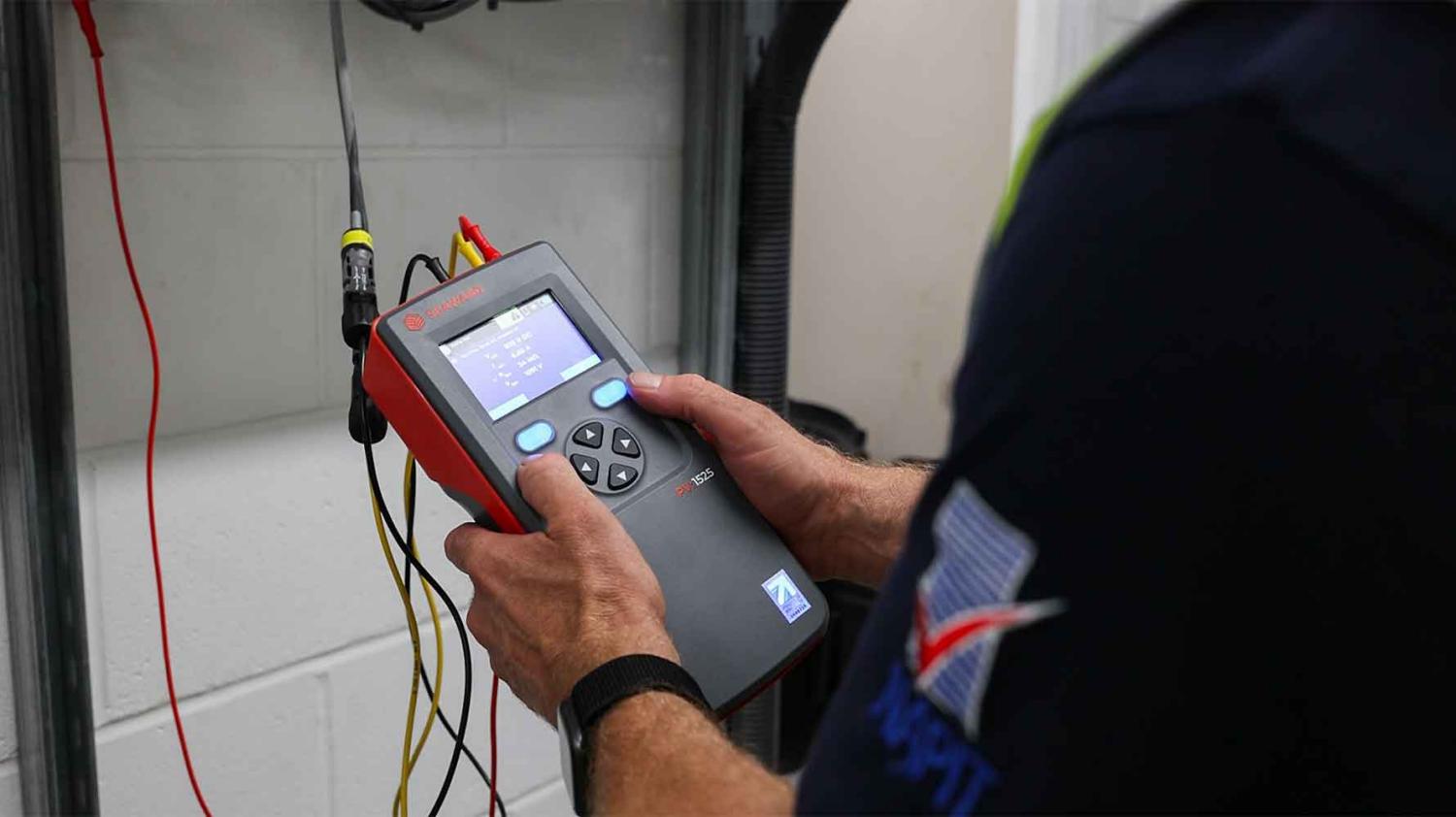

Isolationsmessung mit dem PV:1525 direkt an der Dachanlage.

Eine normgerechte Inbetriebnahmeprüfung an einer Dachanlage verlangt je nach Prüfschritt ein anderes Messgerät. Die PV:1525-Serie von Seaward legt Isolationsmessung, Leerlaufspannung, Kurzschlussstrom und Durchgang in einen Ablauf, die Variante PV:1525-IV misst zusätzlich die IV-Kurve.

Ein Advertorial der Firma Camille Bauer Metrawatt

Wer regelmässig PV-Anlagen auf Wohn- und Geschäftsgebäuden in Betrieb nimmt, kennt das Problem: Die Checkliste für eine normgerechte Inbetriebnahmeprüfung ist lang, und je nach Prüfschritt braucht es oft unterschiedliche Messgeräte. Isolationsmessung mit dem einen Gerät, Leerlaufspannung und Kurzschlussstrom mit dem nächsten, und wer die tatsächliche Modul- oder Stringleistung beurteilen will, packt meist noch ein drittes Werkzeug für die IV-Kurvenanalyse ein. Jeder Wechsel kostet Zeit, und genau die ist auf der Baustelle knapp.

Ein Workflow für die komplette Inbetriebnahmeprüfung

Die Prüfgeräte-Serie PV:1525 von Seaward wurde für genau dieses Problem entwickelt: elektrische Inbetriebnahmeprüfungen für Dachanlagen in einem einzigen, durchgängigen Workflow. Gemessen werden können Leerlaufspannung (Voc) bis 1500 V DC, Kurzschlussstrom (Isc) bis 25 A, der Isolationswiderstand bis 1500 V DC sowie Durchgang, also genau die Messgrössen, die bei modernen Hochvolt-PV-Anlagen relevant sind, wo klassische 1000-V-Prüfgeräte an ihre Grenzen stossen.

Mit dem PV:1525-IV kommt eine zusätzliche Option in die Serie: IV-Kurvenverfolgung auf derselben Plattform. Installateure und Servicetechniker können damit während der Inbetriebnahme direkt prüfen, ob Module und Strings tatsächlich die erwartete Leistung erbringen, ohne dafür ein separates Gerät mitschleppen zu müssen. Wer die zusätzliche Leistungsanalyse nicht braucht, greift zum PV:1525 ohne IV-Funktion; wer tiefer einsteigen will, zum PV:1525-IV. Der Bedienablauf bleibt in beiden Fällen derselbe.

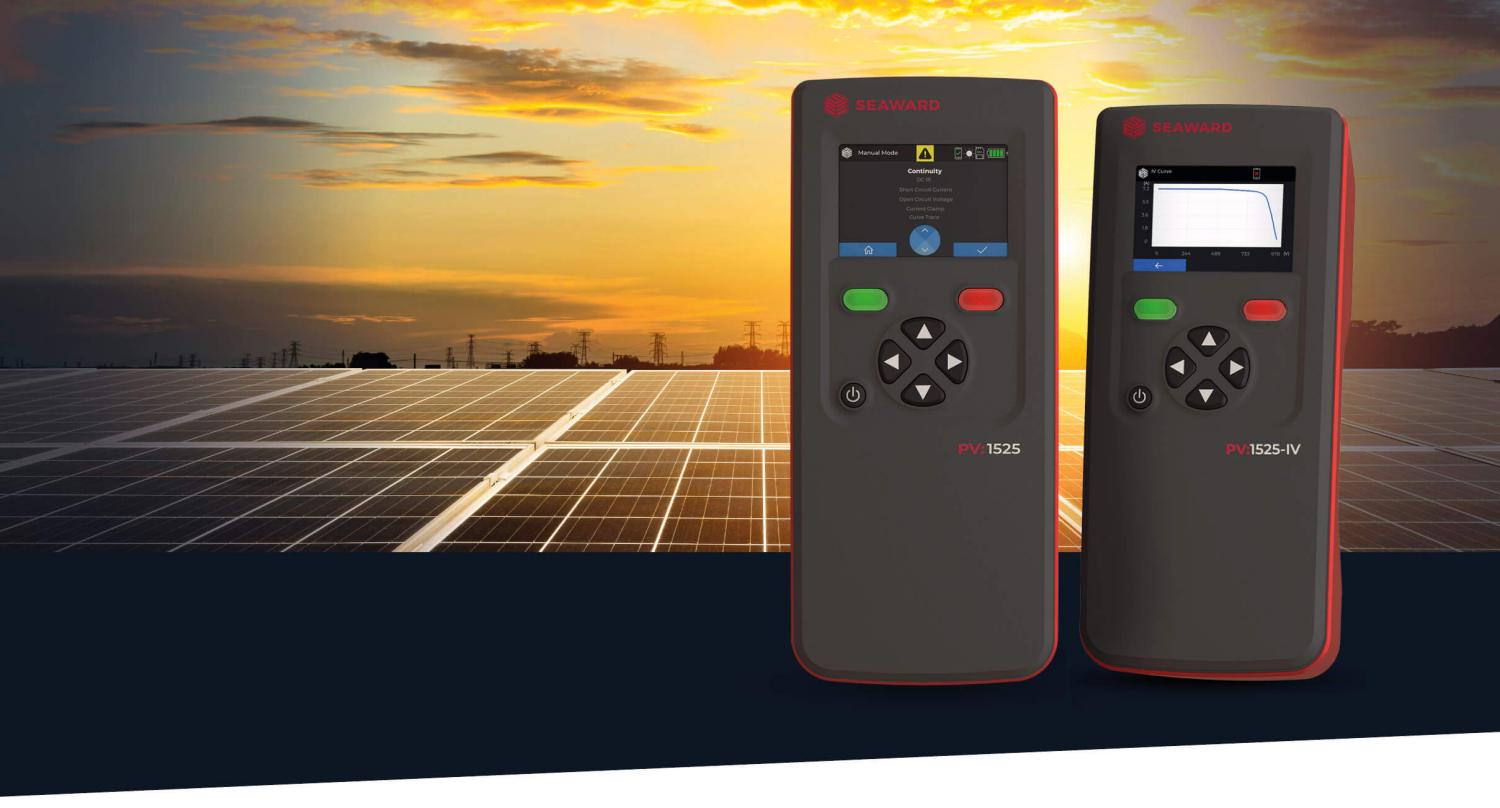

Die Serie im Vergleich: PV:1525 für die elektrische Inbetriebnahmeprüfung, PV:1525-IV zusätzlich mit IV-Kurvenverfolgung.

Wo das im Alltag den Unterschied macht

In der Praxis zeigt sich der Vorteil vor allem dort, wo Inbetriebnahme und Leistungsdiagnose bisher zwei getrennte Termine waren. Wird eine Abweichung in der Modul- oder Stringleistung bereits während der ersten Prüfung sichtbar, muss nicht extra ein zweites Mal ausgerückt werden, um die Ursache zu finden. Das spart Zeit und macht die Übergabe an den Betreiber verlässlicher.

Zwei Details lohnen einen genaueren Blick:

Kontrollierter Einschaltstrom. Ein integriertes Dynamic Surge Suppression System überwacht und dämpft den Einschaltstrom bei Kurzschlussprüfungen aktiv. Das schützt sowohl das Prüfgerät als auch die Anlage; relevant besonders bei Arrays mit hoher Kapazität, bei denen ein unkontrollierter Stromstoss sonst schnell zum Problem wird.

Dokumentation ohne Medienbruch. Über Bluetooth lassen sich Prüfergebnisse direkt vor Ort in Echtzeit dokumentieren. Over-the-Air-Updates halten das Gerät aktuell, ohne dass es dafür eingeschickt werden muss: ein Punkt, der sich über die Nutzungsdauer bemerkbar macht.

Dass das Konzept auch ausserhalb des heimischen Marktes funktioniert, zeigen Feldtests unter Starkstrahlungsbedingungen in Malaysia, Panama und der Mojave-Wüste. Auch in der Fachwelt kam die Kombination aus Vor-Ort-Prüfung und detaillierter Leistungsanalyse gut an: Das PV:1525-IV war Finalist beim The smarter E Award für Innovation in der Photovoltaik.

Für wen sich das lohnt

Besonders für Installations- und O&M-Betriebe, die häufig zwischen reiner Sicherheitsprüfung und tieferer Leistungsdiagnose wechseln müssen, reduziert die PV:1525-Serie den Werkzeugkoffer spürbar. Ein Gerät, ein Workflow, skalierbar je nach Anforderung im Projekt. Das spart auf der Baustelle nicht nur Zeit, sondern auch Nerven.

Mehr Details zu Ausstattung und Bestellung gibt es auf der Produktseite des PV:1525-IV. Bei Interesse oder Fragen: sales@camillebauer.com oder 056 618 20 22

Über Seaward

Seaward ist ein britischer Hersteller elektrischer Sicherheits-Prüfausrüstung mit über 40 Jahren Erfahrung in den Bereichen PAT, Solar-PV, Hochspannungsanwendungen und allgemeine elektrische Sicherheitskonformität. Seaward ist, wie auch Camille Bauer, Teil der GMC Instruments Group mit Hauptsitz in Nürnberg und verbindet lokale Fertigung mit internationaler Reichweite.
